远程水质在线监测技术

技术领域

本实用新型涉及一种水质监控系统，具体涉及一种基于“Internet+VPN”的直饮水系统远程水质监控与故障诊断平台。

背景技术

随着人们健康意识的提高，管道直饮水系统凭借水质好、安全稳定、成本低、方便快捷等优势在学校、机关团体、商务写字楼、住宅小区等场合得到了越来越广泛的应用。为了保障使用者的饮水安全，做好对管道直饮水系统的卫生监督是必不可少的。

目前对管道直饮水系统的水质监测仍多停留在人工、半人工水平；随着管道直饮水系统项目建成数量的增加，不仅检测数量大大增加，检测地点所覆盖的区域范围也急剧扩大，导致检测难度和检测成本快速提升，进而导致水质检测的检测项目、频率和次数得不到保障，并最终导致管道直饮水系统的运行安全和水质安全得不到保障。

为此，有必要研究和构建一种远距离、多站点、低成本的管道直饮水系统远程监控平台，实现对管道直饮水系统的远程实时监测和故障分析，并对监测数据进行收集和储存、对突发事件进行报警和应急处理。

发明内容

本实用新型的目的在于提供一种基于“Internet+VPN”的远距离、多站点、低成本的直饮水系统远程水质监控与故障诊断平台。

为实现上述目的，本实用新型采用的技术方案是：

一种基于“Internet+VPN”的直饮水系统远程水质监控与故障诊断平台，包括VPN服务器、客户端和监测端，所述VPN服务器和客户端通过VPN通道与Internet云计算中心连接；所述VPN服务器与电视墙电连接；所述监测端包括GRM智能远程控制终端、PLC控制器和水质在线监测仪，所述PLC控制器分别与GRM智能远程控制终端和水质在线监测仪电连接，所述GRM智能远程控制终端通过VPN通道与Internet云计算中心连接。

优选的，所述GRM智能远程控制终端包括中央处理模块和GRM通信模块。

优选的，所述客户端包括管理员权限客户端和用户权限客户端。

优选的，所述水质在线监测仪的监测项目包括余氯、浊度、PH值、电导率、溶解氧、色度和硬度。

本实用新型的有益效果集中体现在，本实用新型所述的一种基于“Internet+VPN”的直饮水系统远程水质监控与故障诊断平台，设置了通过VPN通道和Internet云计算中心连接的VPN服务器和监测端，一个VPN服务器可以对应多个检测端，监测端能实时对直饮水系统的运转状况和水质进行监测、并反馈给VPN服务器，便于管理者实时掌控直饮水系统的运作情况和水质信息，并在出现突发情况时作出应对；此外，VPN服务器还可以通过客户端向用户发送水质信息，实现水质信息共享和水质的公共监督。本实用新型能实现对多个站点的直饮水系统的远距离监控，且智能化程度高、成本低，具有推广使用的价值。

附图说明

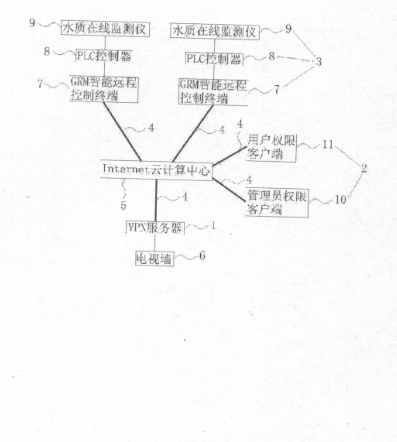

图1是本实用新型的结构示意图。

具体实施方式

下面结合附图1进一步阐述本实用新型。

一种基于“Internet+VPN”的直饮水系统远程水质监控与故障诊断平台，包括VPN服务器1、客户端2和监测端3；应当理解的是，所述客户端2既可以是手机客户端2，也可以是PC客户端2。所述VPN服务器1和客户端2通过VPN通道4与Internet云计算中心5连接；应当理解的是，一个VPN服务器1可以同时对应多个客户端2和多个监控端。所述VPN服务器1与电视墙6电连接；应当理解的是，管理人员可以通过电视墙6方便快捷的查看VPN服务器1接收到的所有讯息。所述监测端3包括GRM智能远程控制终端7、PLC控制器8和水质在线监测仪9，所述PLC控制器8分别与GRM智能远程控制终端7和水质在线监测仪9电连接；应当理解的是，所述水质在线监测仪9可以对直饮水系统的水质进行实时监测，并将监测数据传递给GRM智能远程控制终端7。所述GRM智能远程控制终端7通过VPN通道4与Internet云计算中心5连接；应当理解的是，所述GRM智能控制终端与VPN服务器1可以通过VPN通道4和Internet云计算中心5完成数据交互。

进一步地，所述GRM智能远程控制终端7包括中央处理模块和GRM通信模块。应当理解的是，所述GRM智能远程控制终端7通过中央处理模块完成对现场采集数据的实时分析和处理，并通过GRM通信模块实现对现场采集数据的发送和对VPN服务器1命令的接收。进一步地，所述客户端2包括管理员权限客户端10和用户权限客户端11；应当理解的是，VPN服务器1可以通过用户权限客户端11向用户发布直饮水系统的水质信息、运行状态等相关讯息，不在VPN服务器1机房的管理人员可以登陆管理员权限客户端10对直饮水系统进行管理，更加方便、快捷。进一步地，所述水质在线监测仪9的监测项目包括余氯、浊度、PH值、电导率、溶解氧、色度和硬度；应当理解的是，通过水质在线监测仪9可以定时或实时对直饮水的余氯含量、浊度、PH值、电导率、溶解氧、色度和硬度进行检测，以确保直饮水各项安全指数达标，从而保障饮用者的健康安全。

下面阐述本实用新型的实施方式，水质在线监测仪9对直饮水系统进行实时监测，并将检测的水质信息传输给GRM智能远程控制终端7进行发送；VPN服务器1通过VPN通道4和Internet云计算中心5接收GRM智能远程控制终端7发送的监测数据，从而实现对多个管道直饮水系统水质信息的实时同步收集；VPN服务器1还会将收集到的水质信息通过用户权限客户端11向用户发布，并同时通过管理员权限客户端10或电视墙6将直饮水系统运行状态反馈给管理人员。此外，VPN服务器1还可以向GRM智能远程控制终端7发出命令，通过PLC控制器8对直饮水系统的运行参数进行调整，降低直饮水系统发生故障的概率。当发生突发性事件时，GRM智能远程控制系统通过VPN通道4和Internet云计算中心5将信息发送给VPN服务器1，VPN服务器1会在第一时间向管理人员和用户发出警报，并在必要时发出命令，通过PLC控制器8关闭直饮水管道的阀门、以保障饮用者的健康安全。

本实用新型可应用于各自来水供应企业，对多站点式的源水及供水管网水质进行远程实时监测，实现供水设备的远程自动控制。并通过VPN服务器1向系统管理者提供相关信息，便于其及时对各种情况作出应对，同时向公众、管道直饮水系统建设单位、政府相关职能部门等相关各方发布水质信息，实现水质信息共享和水质的公共监督。本实用新型不仅极大的提高了卫生监督部门实施水质监督的便捷性，提升了监督效率、扩大了监督范围、降低了监督成本；还为专业化管道直饮水系统日常运营管理公司对系统的日常运行维护节约了大量人力物力，产生了巨大的经济效益。

虽然以上描述了本实用新型的具体实施方式，但是本领域的技术人员应当理解，在不背离本实用新型的原理和实质的前提下，可以对这些实施方式做出多种变更或修改，但这些变更和修改均落入本实用新型的保护范围。

附图：

                                                                                                                     图1
