技术领域

本实用新型涉及管道直饮水供水领域,具体涉及一种管道直饮水循环控制系统。

背景技术

管道直饮水系统循环的设置一般采用全日循环或定时循环。采用全日循环时,系统的循环效果可以充分保证,但这会使供水泵或循环泵处于常态化的较大负荷工作状态,系统的运行能耗偏高,因此越来越多的直饮水供水管网系统采用定时循环。

定时循环可通过系统控制,并依据直饮水用水流量与时间高峰的不同设置供水泵或循环泵的工作时间,以此降低系统能耗。其中供水泵兼做循环泵的循环控制装置可进一步降低能耗。在供水泵兼做循环泵时,供水泵的特征一般为小流量、高扬程,因此多采用立式多级泵,而该类泵则是靠被输送介质来实现其润滑和冷却的,即要求系统管网应随时保持适当的流量,以保证有足够的润滑和冷却水通过泵,避免泵因干转而被烧坏。尽管管道直饮水系统多采用恒压变频供水技术,从理论上讲,当系统所有供水点均无出水时,供水泵应处于停运状态,但在工程实践中,由于管网泄露等因素,供水泵几乎不可能处于停运状态。因此,若系统采用定时循环,在其非循环时段内,则可能会因为系统管网水流流量为零或流量过小而使供水泵得不到良好的润滑和冷却,使其过度发热,进而影响供水泵的使用寿命。

发明内容

本实用新型的目的在于提供一种结构简单、易于实施且实施效果好的管道直饮水循环控制系统。

为实现上述发明目的,本实用新型所采用的技术方案是:一种管道直饮水循环控制系统,包括直饮水水箱,所述直饮水水箱底部出水管与供水泵、系统供水总管连接,系统供水总管连接至少两个供水干管,各供水干管分别与各回流干管连接,各回流干管分别连接到系统回流总管上,系统回流总管与直饮水水箱顶部相连;

所述直饮水水箱上部连接直饮水进水管;所述各供水干管上至少设置一个直饮水专用水嘴;

所述供水泵与系统供水总管之间的管道上连接循环控制装置;所述循环控制装置包括检修用球阀、流量调节阀、电磁阀,其中流量调节阀与电磁阀并联设置,检修用球阀设置在并联的流量调节阀和电磁阀之前;所述流量调节阀、电磁阀与主控制器通信连接。

优选的,所述供水干管上设置进水减压稳压阀,所述回流干管上依次连接流量平衡阀、回流减压稳压阀、倒流防止器。

本实用新型的有益效果集中体现在,结构简单、易于实施且实施效果好。具体来说,循环控制装置中检修用球阀正常情况下处于开启状态,流量调节阀可在主控制器的控制下任意调节系统常态小流量循环下直饮水流量的大小,电磁阀的开闭受主控制器设定的定时大流量循环时间控制,循环装置结构简单;流量调节阀与电磁阀都在主控制器的控制下运行,非常易于实施,并且流量调节阀与电磁阀并联设置,可充分保证直饮水系统常态小流量循环与定时大流量循环的连贯切换,实施效果好。





附图说明

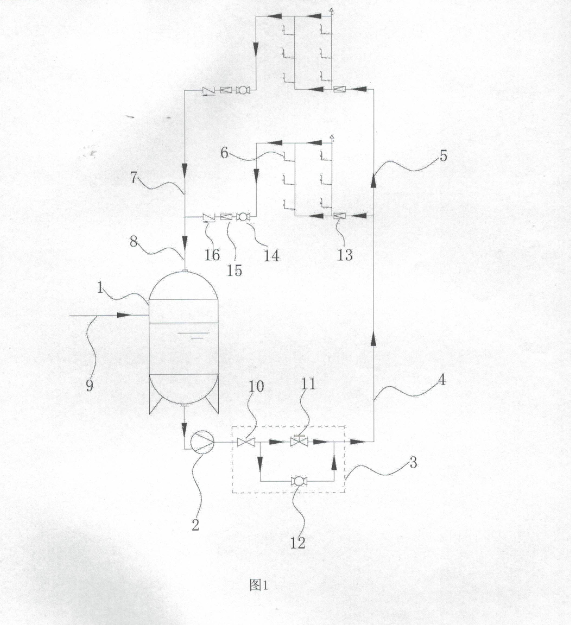

图1为本实用新型的结构示意图;

图2为循环控制装置的结构示意图。

具体实施方式

结合图1和2所示的一种管道直饮水循环控制系统,包括直饮水水箱1,所述直饮水水箱1底部出水管与供水泵2、系统供水总管4连接,系统供水总管4连接至少两个供水干管5,各供水干管5分别与各回流干管7连接,各回流干管7分别连接到系统回流总管8上,系统回流总管8与直饮水水箱1顶部相连;所述各供水干管5上至少设置一个直饮水专用水嘴6。其中各供水干管5和各回流干管7之间的并联设置,可均衡系统管网水压,并减小输水能耗。

直饮水水箱1上部连接直饮水进水管9,经杀菌系统处理后的饮用水通过直饮水进水管9流入直饮水水箱1。

供水泵2与系统供水总管4之间的出水管上连接循环控制装置3;所述循环控制装置3包括检修用球阀10、流量调节阀11、电磁阀12,其中流量调节阀11与电磁阀12并联设置,检修用球阀10设置在并联的流量调节阀11和电磁阀12之前,检修用球阀10正常情况下处于开启状态;供水泵2与循环控制装置3的连接,可实现供水泵2兼做循环泵的目的,使系统能耗进一步降低。

所述流量调节阀11、电磁阀12与主控制器通信连接,其中流量调节阀11可在主控制器的控制下任意调节系统常态小流量循环下直饮水流量的大小,以保证水流量满足对供水泵2润滑和冷却的要求,避免供水泵2干烧;电磁阀12的开闭受主控制器设定的定时大流量循环时间控制,一旦到达定时大流量循环时间,电磁阀12自动开启,系统开始定时大流量循环,至定时大流量循环时间结束,电磁阀12自动关闭,由此结束一次定时大流量循环,系统重新进入常态小流量循环状态。由此可充分保证系统的循环效果,并且结构简单、实施效果好。

所述供水干管5上设置进水减压稳压阀13,可保证供水干管水压的稳定;所述回流干管7上依次连接流量平衡阀14、回流减压稳压阀15、倒流防止器16,流量平衡阀14可保证系统供水总量在各供水干管间的合理分配,流量平衡阀14与回流减压稳压阀15相接,可保证各供水干管5的回水压力与系统回流总管8的压力基本一致,倒流防止器16可有效避免系统回流总管8的循环回流水倒流至本供水干管5,同时也可避免影响其他供水干管5供水或回流压力。当然,供回水管网也可依照其他满足直饮水管网系统标准的形式配置 。
