技术领域

本实用新型涉及一种供水系统，具体涉及一种供水稳定的管道直饮水系统。

背景技术

国内管道直饮水行业自1996年推行，发展至今已有21年历史，因其水质优良、使用便捷、成本低廉等优势受到广泛重视。针对小区居民用水，由于一直以来从设备生产到工程设计都无标准可依，致使管道直饮水工程建设问题颇多，在系统供水稳定的循环系统结构处理上更是如此。

现有技术方案普遍强调从水质处理方面进行突破，而对水流分配与压力平衡方面不够重视，加之施工存在技术不规范问题，从而难以保持室内外管网的供水平衡，导致许多管道直饮水系统建成后终因循环效果差而无法正常运行。虽然自1908年起开始实施的《管道直饮水系统技术规程》(编号：CJJ110-1906)对管道直饮水供水管网系统循环做了相关要求，但因为其规范不够明确具体、现有技术中也没有合适的供水系统结构解决这一技术问题，致使现实生活中直饮水的供水稳定性不高，居民使用不方便的同时，对施工成本造成极大浪费。

发明内容

本实用新型的目的在于提供一种结构简单、易于实施且供水稳定的管道直饮水系统。

为实现上述目的，本实用新型采用的技术方案是：一种供水稳定的管道直饮水系统，包括管道直饮水供回水管网与管道直饮水杀菌系统；管道直饮水供回水管网包括系统供水总管、系统回流总管、各供水干管、各回流干管、进水减压稳压阀、直饮水专用水嘴、流量平衡阀、回流减压稳压阀、倒流防止器，所述的系统供水总管与各供水干管、各回流干管、系统回流总管依次相连；其中各供水干管上依次连接进水减压稳压阀、直饮水专用水嘴，各回流干管上依次连接流量平衡阀、回流减压稳压阀、倒流防止器；所述直饮水专用水嘴在每个供水干管上至少设置一个。

优选的，所述的系统供水总管和系统回流总管沿建筑物地面或地下设置，所述各供水干管和各回流干管之间并联设置。

本实用新型的有益效果集中体现在，供水稳定，且结构简单、易于实施，可有效降低施工成本。具体表现在，系统各供水干管起端设置进水减压稳压阀，可保证各供水干管水压的稳定、降低管网造价和运行费用；各回流干管末端依次设流量平衡阀、回流减压稳压阀和倒流防止器，其中流量平衡阀与回流减压阀相接，可保证各供水干管的回水压力与回流总管的压力基本一致，倒流防止器可避免因系统其他供水建筑物供水或回流压力变化时对本供水建筑物产生影响；同时为均衡管网水压，供水管网各供水干管和各回流干管之间并联设置，这样在系统工作时，有利于减小泵站前管网水量、水压，改善管网运行条件，并降低输水能耗费用。与现有技术进行比较，此供水系统具有技术措施明确、易于实施、维护方便、实施效果好、施工成本低等优点。

附图说明

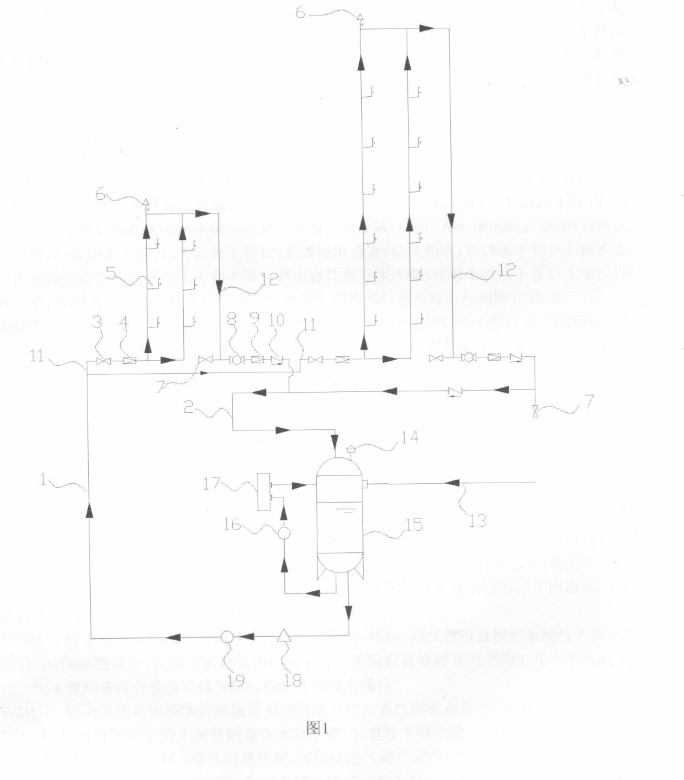

图1是管道直饮水系统结构示意图。

具体实施方式

下面结合图1对本实用新型作进一步说明。

如图1所示，本实用新型包括管道直饮水供回水管网与管道直饮水杀菌系统，管道直饮水供回水管网包括系统供水总管1、系统回流总管2、各供水干管11、各回流干管12、进水减压稳压阀4、直饮水专用水嘴5、流量平衡阀8、回流减压稳压阀9、倒流防止器10；系统供水总管1与各供水干管11、各回流干管12、系统回流总管2依次相连；各供水干管11上依次连接进水减压稳压阀4、直饮水专用水嘴5，其中直饮水专用水嘴5在每个供水干管11上至少设置一个；各回流干管12上依次连接流量平衡阀8、回流减压稳压阀9、倒流防止器10。

在各供水干管11起端设置进水减压稳压阀4，可保证各供水干管11水压的稳定、降低管网造价和运行费用。流量平衡阀8的流量调节结果可满足两个条件，一是控制各供水干管11的回流流量，保证系统供水总量在各供水干管11间的合理分配，二是使系统供水泵不致因过流而无法正常运行；流量平衡阀8与回流减压稳压阀9相接，可保证各供水干管11的回水压力与系统回流总管2的压力基本一致。倒流防止器10接于各回流干管12尾端，可有效避免因系统其他供水干管供水或回流压力变化时，系统回流总管2的循环回流水倒流至本供水干管，同时也可避免因此而造成的对其他供水干管供水或回流压力的影响。

所应用的管道直饮水系统供水泵供水压力需符合《管道直饮水系统技术规程》CJJ110-1906的规定，系统供水总管1和系统回流总管2沿建筑物地面或地下设置，系统各供水干管11和各回流干管12之间采用并联设置，有利于减小泵站前管网水量、水压，改善管网运行条件，并降低输水能耗费用，同时可使各回流干管12在接入系统回流总管2处的回水压力不低于系统回流总管2在该处的回水压力，因而能保证各供水建筑物的循环回流水均有足够的压力回流至直饮水储水罐15。

管道直饮水系统在采用本实用新型的同时，还应按照《管道直饮水系统技术规程》CJJ110-1906的规定，在各供水建筑物供水干管11前端设置检修专用球阀3，在各供水建筑物供配水管网最高处设自动排气阀6，最低处设排水阀7。

管道直饮水供回水管网通过系统供水总管1、系统回流总管2与管道直饮水杀菌系统相连。管道直饮水杀菌系统包括直饮水储水罐15，直饮水储水罐15顶部安装水箱呼吸器14，水箱呼吸器14通过利用微孔过滤原理，可保证进入储水罐内空气的清洁度；直饮水储水罐15上侧与系统原水管道13相连；直饮水储水罐15底部连接两条出水管道，其中一条出水管道通过依次连接循环泵16、高压放电式臭氧发生器17与直饮水储水罐15形成一个循环回路，另一条出水管道依次连接反渗透装置18、供水泵19后与系统供水总管1相连；直饮水储水罐15顶部与系统回流总管2相连，直饮水可由管道直饮水供回水管网通过后从系统回流总管2再次进入直饮水储水罐15，使未能及时饮用的水得到及时处理，保证水质的可靠。

管道直饮水杀菌系统中，循环泵16通过管道与直饮水储水罐15相连，将直饮水储水罐15内直饮水抽出并泵入高压放电式臭氧发生器17进行杀菌，杀菌后的直饮水通过管道从直饮水储水罐15上部再次流入，通过杀菌后直饮水与罐内直饮水的混合以达到整个直饮水储水罐15中直饮水的杀菌。反渗透装置可进一步提升饮用水口感。供水泵19安装在直饮水储水罐15出水管上，可将经过杀菌后的直饮水通过管道泵入系统供水总管1并回流至管道直饮水供水管网中。

附图：
